Circuito Schema Impianto Raffreddamento Motore Auto

Il sistema di raffreddamento del motore di un'auto è un circuito vitale che ne garantisce il funzionamento efficiente e previene danni catastrofici. Comprendere il suo schema circuitale è fondamentale per la manutenzione preventiva e la risoluzione dei problemi. Questo articolo esplorerà in dettaglio il circuito di raffreddamento, i suoi componenti, il suo funzionamento e l'importanza della sua corretta manutenzione.

Componenti Chiave del Circuito di Raffreddamento

Il circuito di raffreddamento è composto da diversi componenti interconnessi, ognuno dei quali svolge una funzione specifica. Vediamo i principali:

Il Radiatore: Il Dissipatore di Calore

Il radiatore è il componente principale che dissipa il calore dal liquido di raffreddamento. È tipicamente situato nella parte anteriore del veicolo per massimizzare l'esposizione al flusso d'aria. Il radiatore è costituito da un nucleo con molte alette sottili che aumentano la superficie di contatto con l'aria, facilitando il trasferimento del calore. Il liquido di raffreddamento caldo entra nel radiatore dall'alto, passa attraverso il nucleo, e viene raffreddato dall'aria che lo attraversa, per poi uscire dalla parte inferiore per essere reimmesso nel motore.

La Pompa dell'Acqua: Il Cuore del Sistema

La pompa dell'acqua è responsabile della circolazione del liquido di raffreddamento attraverso il motore e il radiatore. È generalmente azionata da una cinghia collegata all'albero motore. La pompa crea una pressione che spinge il liquido di raffreddamento attraverso i passaggi all'interno del blocco motore e della testata, assorbendo il calore generato dalla combustione. Una pompa dell'acqua difettosa può causare surriscaldamento del motore.

Il Termostato: Il Regolatore di Temperatura

Il termostato è una valvola che regola il flusso del liquido di raffreddamento verso il radiatore. Quando il motore è freddo, il termostato rimane chiuso, impedendo al liquido di raffreddamento di fluire verso il radiatore. Questo permette al motore di raggiungere rapidamente la temperatura di esercizio ottimale. Una volta raggiunta la temperatura di esercizio, il termostato si apre, permettendo al liquido di raffreddamento di circolare attraverso il radiatore per essere raffreddato. Un termostato bloccato in posizione chiusa o aperta può causare rispettivamente surriscaldamento o difficoltà a raggiungere la temperatura di esercizio.

Il Vaso di Espansione: Il Compensatore di Volume

Il vaso di espansione, anche detto vaschetta di recupero, serve a compensare le variazioni di volume del liquido di raffreddamento dovute alle variazioni di temperatura. Quando il liquido si riscalda, si espande. Il vaso di espansione fornisce uno spazio per questa espansione. Quando il liquido si raffredda, si contrae e il vuoto risultante aspira il liquido dal vaso di espansione, mantenendo il sistema pieno. Il vaso di espansione è anche utile per controllare il livello del liquido di raffreddamento.

Le Ventole di Raffreddamento: L'Aiuto Aggiuntivo

Le ventole di raffreddamento aiutano a raffreddare il radiatore quando il flusso d'aria naturale è insufficiente, come ad esempio in condizioni di traffico intenso o a bassa velocità. Possono essere azionate meccanicamente, tramite una cinghia, o elettricamente, tramite un sensore di temperatura e un relè. Le ventole elettriche sono più comuni nei veicoli moderni e si attivano solo quando necessario, migliorando l'efficienza del carburante.

Il Liquido di Raffreddamento: Il Vettore di Calore

Il liquido di raffreddamento, o antigelo, è una miscela di acqua e glicole etilenico (o propilenico). L'antigelo aumenta il punto di ebollizione del liquido, prevenendo la formazione di vapore nel sistema, e abbassa il punto di congelamento, prevenendo il congelamento e i danni al motore durante le temperature fredde. Inoltre, contiene inibitori di corrosione per proteggere i componenti del sistema di raffreddamento dalla ruggine e dalla corrosione. È fondamentale utilizzare il tipo di liquido di raffreddamento raccomandato dal produttore del veicolo.

I Tubi e i Manicotti: I Condotti

I tubi e i manicotti sono i condotti che collegano i vari componenti del sistema di raffreddamento. Sono realizzati in gomma resistente al calore e alla pressione. Nel tempo, possono deteriorarsi, screpolarsi o rompersi, causando perdite di liquido di raffreddamento e potenziali problemi di surriscaldamento. È importante controllare regolarmente i tubi e i manicotti per individuare eventuali segni di usura e sostituirli se necessario.

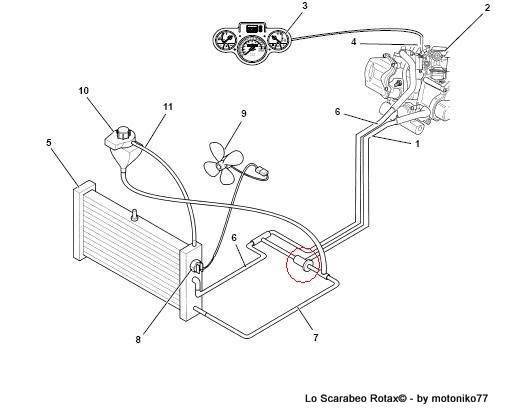

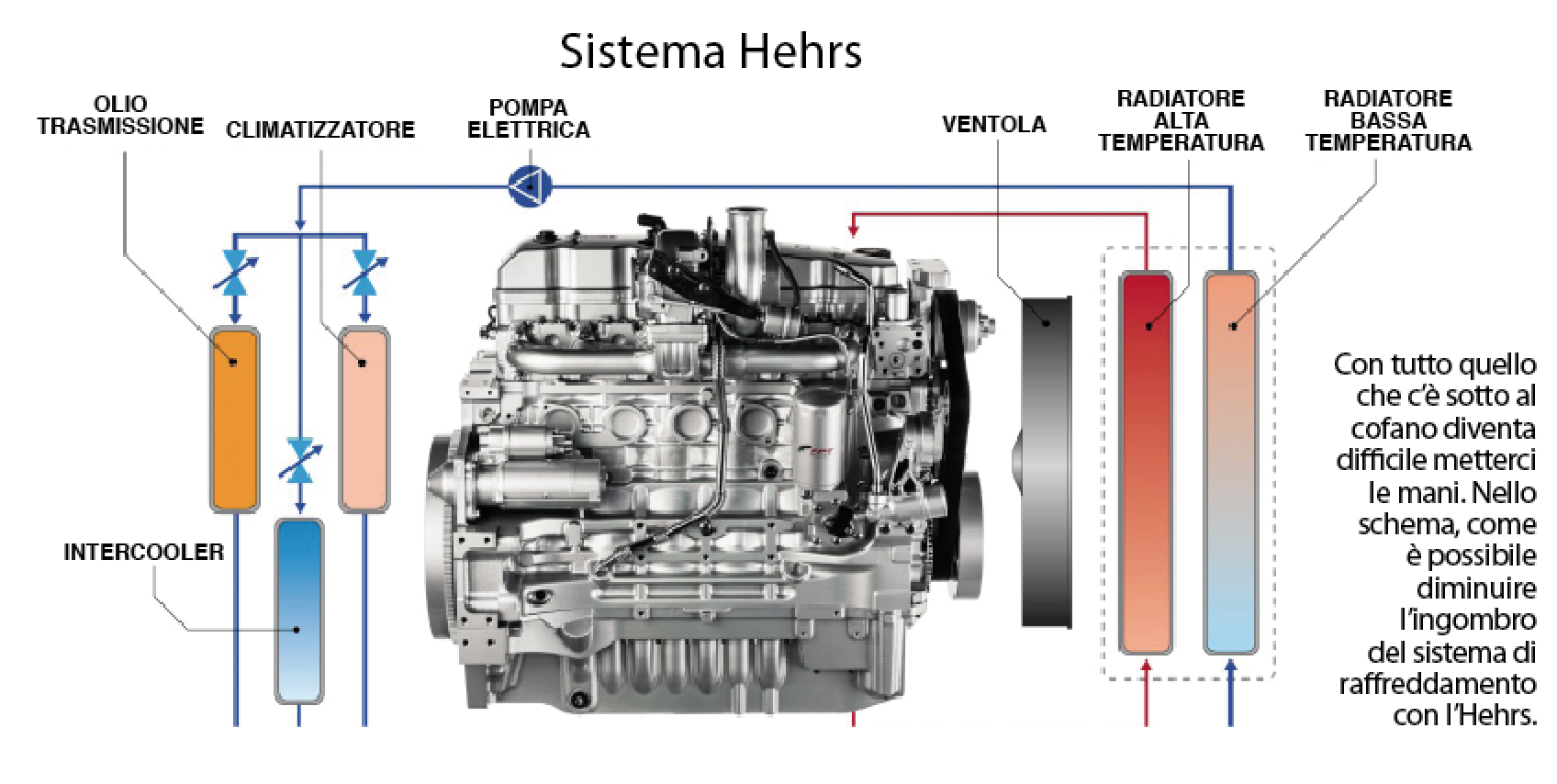

Funzionamento del Circuito di Raffreddamento: Un Ciclo Continuo

Il circuito di raffreddamento funziona in un ciclo continuo. La pompa dell'acqua spinge il liquido di raffreddamento dal motore verso il radiatore. Nel radiatore, il calore viene dissipato nell'aria. Il liquido di raffreddamento raffreddato ritorna quindi al motore, dove assorbe il calore. Questo ciclo si ripete continuamente, mantenendo la temperatura del motore entro un intervallo di sicurezza.

Quando il motore è freddo, il termostato rimane chiuso, impedendo al liquido di raffreddamento di circolare attraverso il radiatore. Questo permette al motore di raggiungere rapidamente la sua temperatura di esercizio ottimale. Una volta raggiunta questa temperatura, il termostato si apre, permettendo al liquido di raffreddamento di fluire attraverso il radiatore. Se la temperatura del liquido di raffreddamento è troppo alta (ad esempio, in condizioni di traffico intenso), le ventole di raffreddamento si attivano per aumentare il flusso d'aria attraverso il radiatore.

Manutenzione del Circuito di Raffreddamento: Prevenire è Meglio Che Curare

La manutenzione regolare del circuito di raffreddamento è essenziale per prevenire problemi e prolungare la vita del motore. Alcune pratiche importanti includono:

Controllo del Livello del Liquido di Raffreddamento

Controllare regolarmente il livello del liquido di raffreddamento nel vaso di espansione e rabboccare se necessario. Utilizzare sempre il tipo di liquido di raffreddamento raccomandato dal produttore del veicolo. Un livello basso di liquido di raffreddamento può causare surriscaldamento.

Controllo dei Tubi e dei Manicotti

Controllare regolarmente i tubi e i manicotti per individuare eventuali segni di usura, screpolature o perdite. Sostituire i tubi e i manicotti usurati o danneggiati. Una perdita anche piccola può portare a problemi più grandi.

Sostituzione del Liquido di Raffreddamento

Sostituire il liquido di raffreddamento secondo l'intervallo raccomandato dal produttore del veicolo. Il liquido di raffreddamento vecchio può perdere le sue proprietà anticorrosive e causare danni al sistema di raffreddamento. In genere, la sostituzione è consigliata ogni 2-5 anni, a seconda del tipo di liquido utilizzato.

Controllo del Tappo del Radiatore

Il tappo del radiatore mantiene la pressione nel sistema di raffreddamento. Un tappo difettoso può causare perdite di pressione e surriscaldamento. Controllare il tappo del radiatore per eventuali segni di usura o danni e sostituirlo se necessario.

Pulizia del Radiatore

Pulire il radiatore esternamente per rimuovere eventuali detriti, insetti o foglie che potrebbero ostruire il flusso d'aria. Utilizzare una spazzola morbida o un getto d'acqua a bassa pressione. Un radiatore ostruito è meno efficiente.

Esempi Reali e Dati

Consideriamo un esempio: un'auto con un radiatore intasato da detriti. Il flusso d'aria attraverso il radiatore è ridotto, il che diminuisce la sua capacità di dissipare il calore. Di conseguenza, la temperatura del motore aumenta, portando potenzialmente al surriscaldamento. Secondo uno studio condotto da un'associazione di meccanici automobilistici, il 30% dei guasti del sistema di raffreddamento è causato da una manutenzione insufficiente, tra cui la mancata pulizia del radiatore e la mancata sostituzione del liquido di raffreddamento.

Un altro esempio è un'auto con una pompa dell'acqua difettosa. La pompa non riesce a circolare il liquido di raffreddamento in modo efficiente, causando un aumento della temperatura del motore. I dati indicano che una pompa dell'acqua difettosa è una delle cause più comuni di surriscaldamento, rappresentando circa il 20% dei casi.

Infine, la rottura di un manicotto può portare a una perdita importante di refrigerante con conseguente innalzamento della temperatura e possibile rottura della guarnizione della testata. Questo può essere evitato con una manutenzione periodica.

Conclusioni e Call to Action

Comprendere lo schema circuitale del sistema di raffreddamento del motore e seguire un programma di manutenzione preventiva è fondamentale per garantire la longevità e l'affidabilità del vostro veicolo. Un sistema di raffreddamento efficiente previene il surriscaldamento, riduce il rischio di danni al motore e contribuisce a un funzionamento ottimale del veicolo.

Controllate regolarmente il livello del liquido di raffreddamento, ispezionate i tubi e i manicotti, e sostituite il liquido di raffreddamento secondo le raccomandazioni del produttore. In caso di dubbi o problemi, consultate un meccanico qualificato. Non sottovalutate l'importanza del sistema di raffreddamento: un piccolo investimento in manutenzione preventiva può evitare costose riparazioni in futuro.
